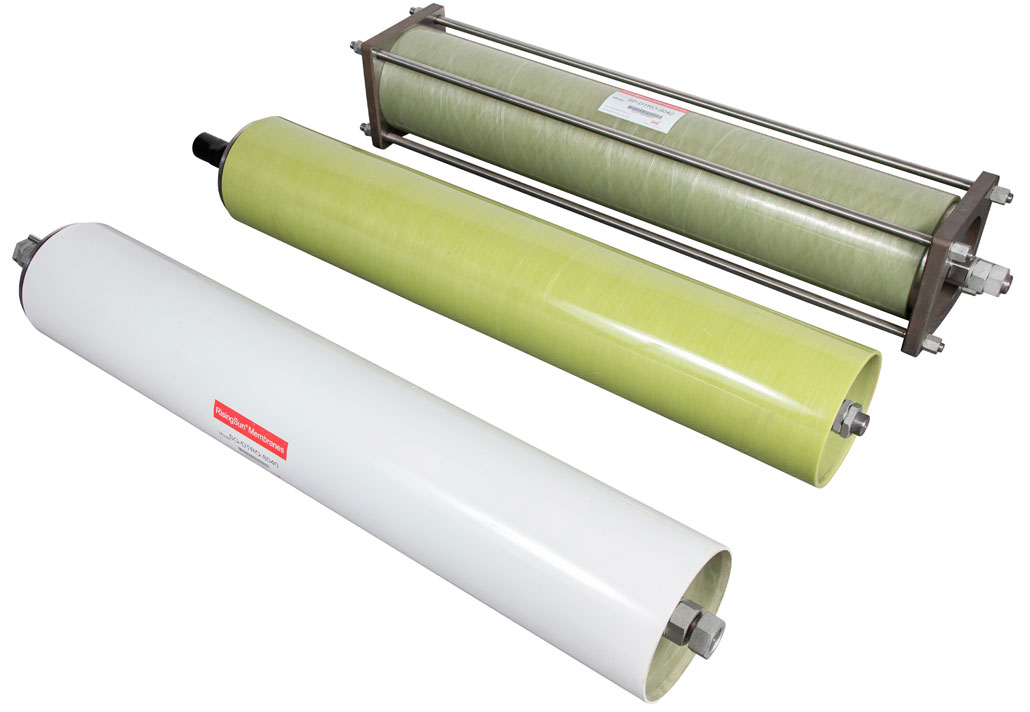

碟管式高壓膜 DTRO / DTNF

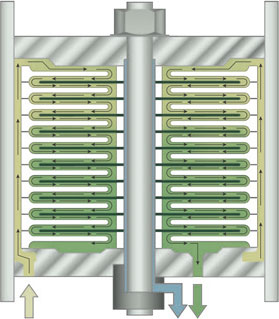

碟管式膜技術簡稱 DT, 常見為DTRO和DTNF, 它的膜組件構造特殊。DT膜組件采用高強度，耐壓設計，能夠克服更高的滲透壓，帶有凸點的導流盤形成獨特的開放式流道，對預處理要求低，提高了膜抗污染能力，清洗更徹底，延長膜使用壽命。
獨特性：
高強度、耐高壓設計，最大可承受 160bar 。
獨特的凸點設計，降低流動阻力和濃差極化。
采用耐高壓、高截留的膜片。

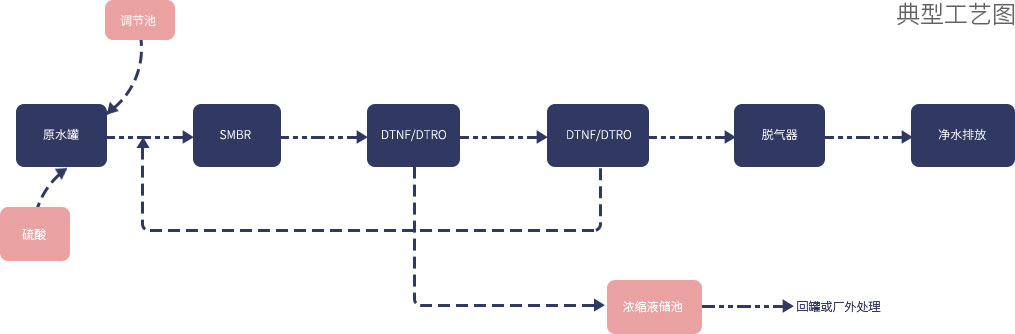

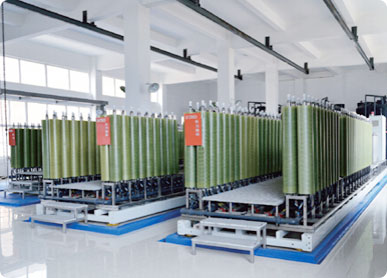

應用：
填埋場滲濾液
高濃度工業廢水
卷式RO/NF濃縮液
工業濃鹽水
| 類型 | DTRO | DTNF | |
| 型號 | SP-DTRO3-8042 | SP-DTRO5-8042 | SP-DTNF-8042 |
| 膜片型號 | RO3 | RO5 | NF2 |
| 膜片數量 (片) | 209 | 209 | 209 |
| 膜面積 (㎡) | ＞9.4 | ＞9.4 | ＞9.4 |
| 進水流量范圍 (l/h) | 500-1200 | 500-1200 | 500-1200 |

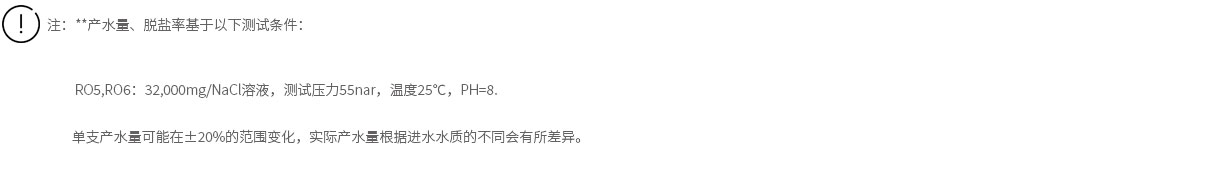

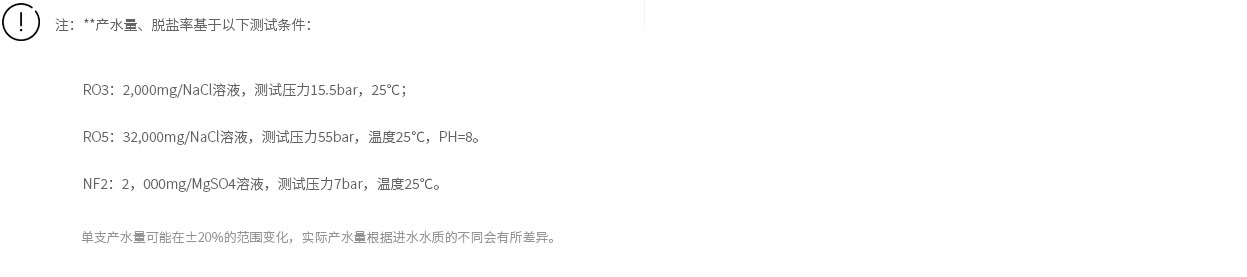

| 產水量**（L/h） | 420 | 400 | 450 |
| 穩定脫鹽率**（％） | 98.5 | 99.5 | 98 |
| 最小脫鹽率（%） | 97.5 | 99 | 96 |
| 導流盤材質 | ABS | ABS | ABS |
| 膜殼材質 | 玻璃鋼 | 玻璃鋼 | 玻璃鋼 |
| 操作壓力 (bar) | 75 | 90 | 90 |
| 最大壓差 (bar) | 9 | 9 | 9 |
| 最高操作溫度 (℃) | 40 | 40 | 40 |
| 耐受余氯 (ppm) | <0.1 | <0.1 | <0.1 |
| 連續運行pH | 3-11 | 3-11 | 3-11 |
| 化學清洗 pH@40℃ | 2-12 | 2-12 | 2-12 |

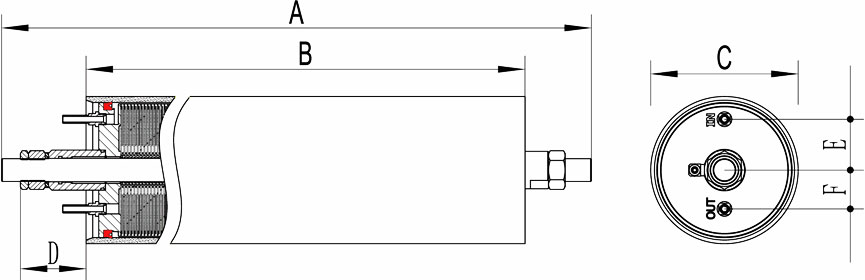

| 壓力 | 75 | 90 |
| 膜組件總長 A（mm） | 1400 | 1400 |
| 膜殼長度 B（mm） | 1150 | 1150 |
| 膜組件直徑 C（mm） | 216 | 216 |
| 支撐高度 D（mm） | 98 | 98 |
| 進水口距中心間距 E（mm） | 420 | 450 |
| 濃水口距中心間距 F（mm） | 56 | 56 |
| 進水/濃水接口直徑 | 12 | 12 |
| 產水接口 | 軟管快速接口11.6×9 | 軟管快速接口11.6×9 |
| 類型 | DTRO-H | |
| 型號 | SP-DTRO5-8042-H | SP-DTRO6-8042-H |
| 膜片型號 | RO5 | RO6 |
| 膜片數量 (片) | 209 | 209 |
| 膜面積 (㎡) | ＞9.4 | ＞9.4 |
| 進水流量范圍 (l/h) | 500-1200 | 500-1200 |
| 產水量**（L/h） | 400 | 320 |
| 穩定脫鹽率**（％） | 99.5 | 99.6 |
| 最小脫鹽率（%） | 99 | 99 |
| 導流盤材質 | ABS | ABS |
| 膜殼材質 | 玻璃鋼 | 玻璃鋼 |
| 操作壓力 (bar) | 120 | 160 |
| 最大壓差 (bar) | 9 | 9 |
| 最高操作溫度 (℃) | 40 | 40 |
| 耐受余氯 (ppm) | <0.1 | <0.1 |
| 連續運行pH | 3-11 | 3-11 |
| 化學清洗 pH@40℃ | 2-12 | 2-12 |

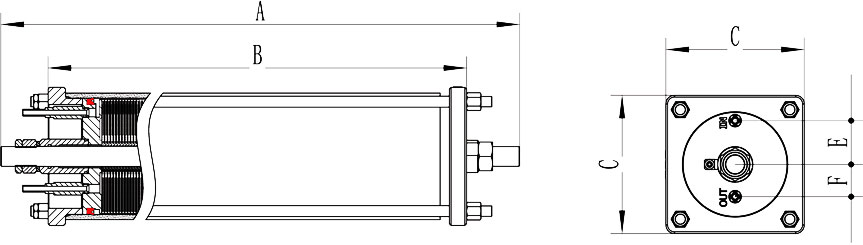

| 壓力 | DTRO-H |
| 膜組件總長 A（mm） | 1400 |
| 法蘭間距 B（mm） | 1225 |
| 法蘭寬度 C（mm） | 240 |
| 進水口距中心間距 E（mm） | 76 |
| 濃水口距中心間距 F（mm） | 56 |
| 進水/濃水接口直徑 | 12 |
| 產水接口 | 軟管快速接口11.6×9 |

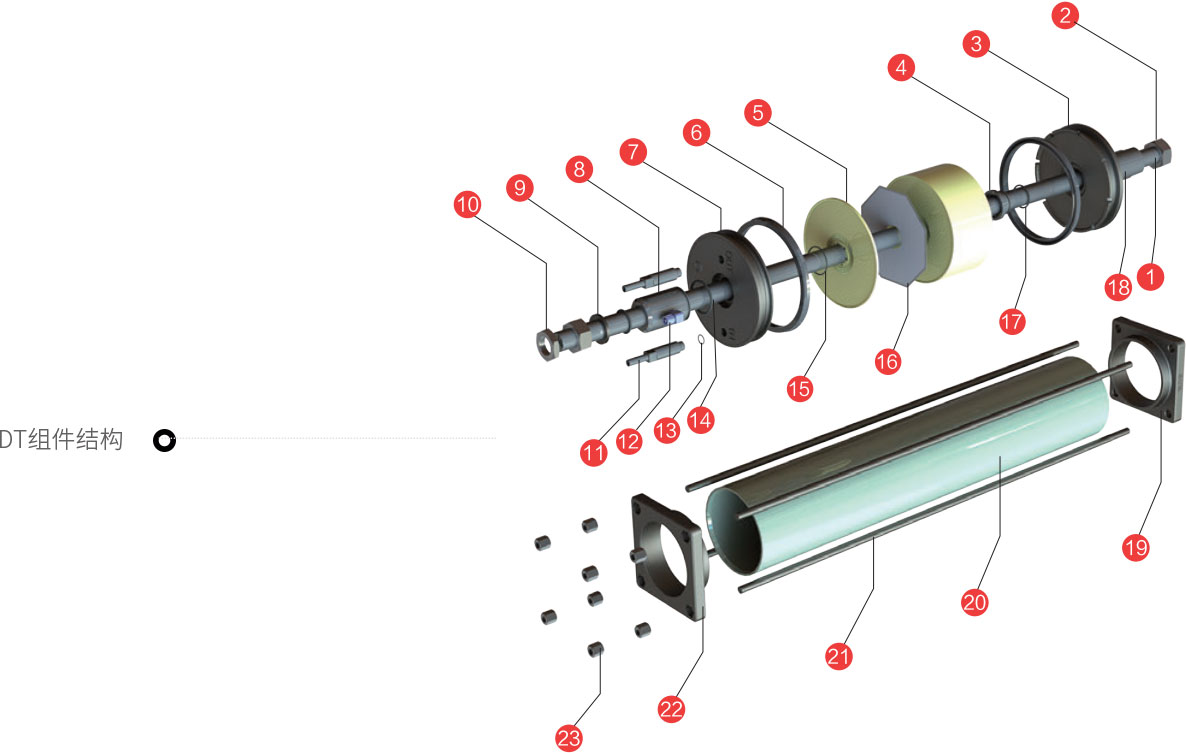

| 零件號 | 零件名稱 | 零件號 | 零件名稱 | 零件號 | 零件名稱 | 零件號 | 零件名稱 |
| 1 | 中心拉桿 | 7 | 下端蓋 | 13 | O型圈14-2 | 19 | 上法蘭 |
| 2 | 厚螺母 | 8 | 凈水收集套 | 14 | O型圈52-4 | 20 | 膜殼 |
| 3 | 上端干 | 9 | 拉桿墊片 | 15 | O型圈48-2 | 21 | 加強螺桿 |
| 4 | 補充軸套 | 10 | 薄螺母 | 16 | DTRO膜片 | 22 | 下法蘭 |
| 5 | 導流盤 | 11 | 進出水接頭 | 17 | O型圈39-3 | 23 | 加強螺母 |
| 6 | 唇形密封圈 | 12 | 凈水接頭 | 18 | 拉桿軸套 |
|
|
